电感噪音问题问题分析

发布时间:2016-04-28 14:49:46      来源:      浏览量:311

                                                          电感噪音问题问题分析

   电感噪音和负载有一定的关系,同时电路会有寄生电容,当电源频率达到或者非常接近了电路本身的LC固有频率,则会发生协振。此时,噪声会最大。
  电感器线路匹配造成的噪音,是由于电感的品质因数和分布电容引起的。在实际应用中出于标准化,成本等原因的限制,电感器的品质因数和分布电容不能满足要求而产生噪音。.如下图所示:

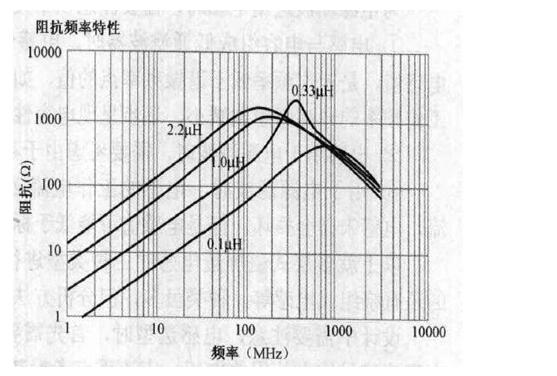

 从阻抗频率曲线图可知,工作频率低于谐振频率时,电感器件表现出电感性,阻抗随着频率的升高而增大:当工作频率高于谐振频率时,电感器件表现出电容性,阻抗随着频率的升高而减小。这是由于频率较高时,电感器的分布电容产生的容抗变小,对高频信号而言是通路,从而产生噪音或不能滤掉噪音。



改善措施是:

    适当调整电感器的Q值或分布电容,比如可以调整电感量;或保持电感量的情况下减小分布电容。通过分段式绕制的方式减少分布电容的影响。 参见常见问题中的品质因数匹配问题。
